Siūlome metalo lakštų lenkimo paslaugas iki 3 m pločio ir 12 mm storio. Naudojame CNC stakles, kurios garantuoja pakartojamą tikslumą net sudėtingiems lenkimams.

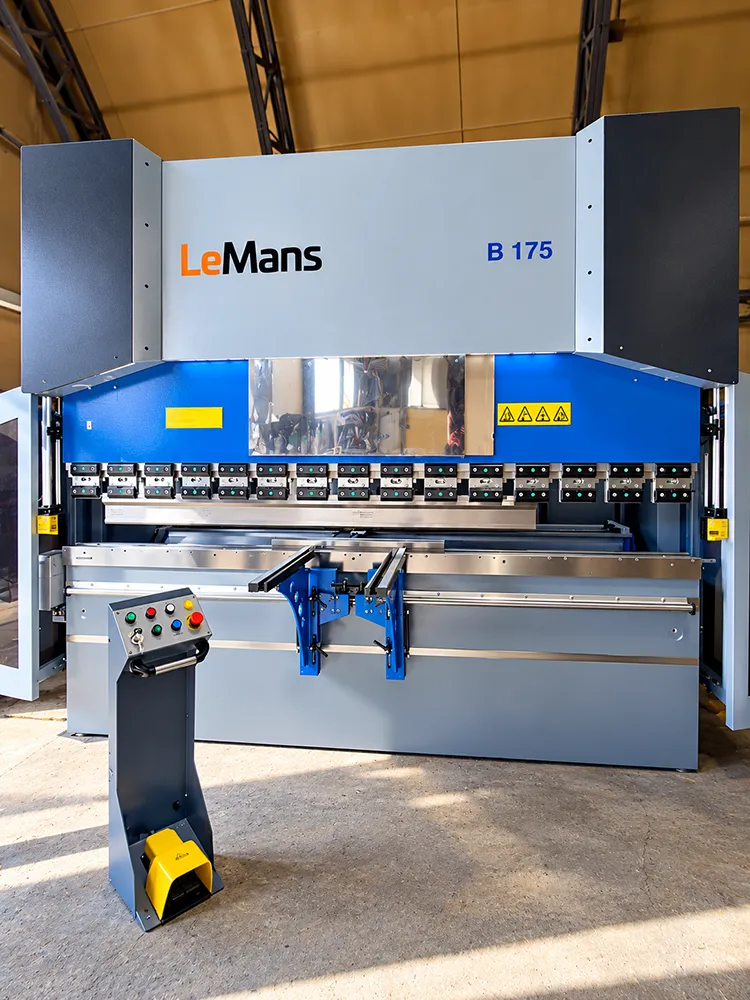

7 ašių CNC lenkimo presas – 175 t / 3100 mm
Profesionalus 7 ašių CNC lenkimo presas, skirtas tiksliam ir efektyviam lakštinio metalo lenkimui. 175 t lenkimo jėga ir 3100 mm darbo ilgis leidžia apdirbti įvairaus dydžio ruošinius, užtikrinant aukštą tikslumą ir pakartojamumą.
Techniniai duomenys
| Parametras | Specifikacija |
| Lenkimo jėga | 175 t |
| Darbo / lenkimo ilgis | 3100 mm |
| CNC ašys | Y1 + Y2 + X + R + Z1 + Z2 + X5 |
| Ašių skaičius | 7 |
| CNC valdiklis | Delem 69T 3D |
| Lenkimo kompensacija | CNC Crowning |
| Lazerinė apsauga | AKAS II |
| Y1 / Y2 tikslumas | ±0,005 mm |
| X / R / Z1 / Z2 / X5 tikslumas | ±0,03 mm |
| CNC atramų tikslumas | ±0,03 mm |
CNC valdymas – Delem 69T 3D
Delem 69T 3D valdymo sistema leidžia kurti, programuoti ir koreguoti lenkimo programas. Operatorius gali nustatyti detalės geometriją, lenkimo seką, kiekvieno lenkimo eigą bei pagrindinius technologinius parametrus.
3D programavimas leidžia vizualizuoti detalę ir lenkimo procesą, pasirinkti tinkamus įrankius bei optimizuoti lenkimo seką. Sistema suderinta su Y1/Y2 lenkimo ašimis ir X, R, Z1, Z2, X5 CNC galinės atramos ašimis, todėl tiksliai valdoma visa lenkimo eiga.

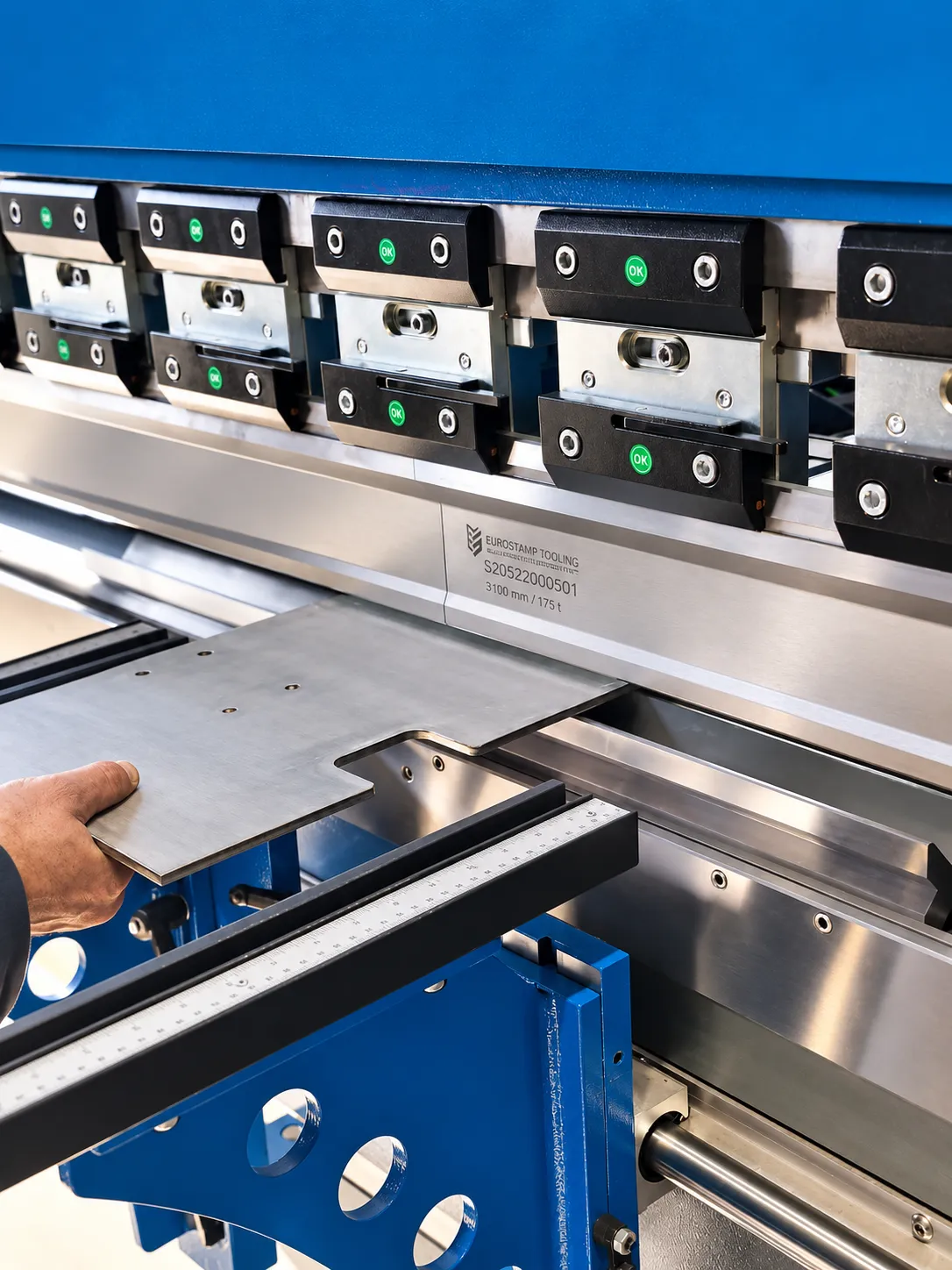

Įrankiai ir matricos
Įrankiai komplektuojami per visą 3100 mm darbo zonos ilgį.
Viršutiniai įrankiai:
• 1260 H67 – 85°, R0,8
• Special Punch 85° – R1, H115; 3 × 835 mm + 1 × 500 mm
Apatinės matricos:
• 2067 V16–22–35–50
• T-Die 3087 – H80 mm, V8, 85°, R0,5; L835 mm
• T-Die 3095 – H120 mm, V10, 85°, R0,6; 4 × L835 mm
• T-Die 3096 – H120 mm, V12, 85°, R2,75; 4 × L835 mm
Įrankiai suderinami su Eurostamp ir Amada sistemomis.
Detalių tolerancijos ir lenkimo parametrai
| Parametras | Specifikacija |
| Bendrosios matmenų tolerancijos | ISO 2768-1, klasė m (Medium) |
| Viršutinių įrankių kampas | 85° |
| Matricų kampas | 85° |
| Viršutinio įrankio spindulys | R0,8 |
| Special Punch spindulys | R1 |
| T-Die 3087 spindulys | R0,5 |
| T-Die 3095 spindulys | R0,6 |
| T-Die 3096 spindulys | R2,75 |
Pastaba: galutinis lenkimo kampas ir detalės matmenų tikslumas priklauso nuo medžiagos, jos storio, lenkimo geometrijos ir pasirinkto įrankio. ISO 2768-1, m klasė taikoma matmenims, kuriems brėžinyje nėra nurodyta individuali tolerancija.
Siųskite step failą į uzsakymai@kalmetal.lt ir pateiksime pasiūlymą.
